van điện từ thủy lực (Directional Valve)

VAN ĐIỆN TỪ THỦY LỰC – DÒNG DSG-03

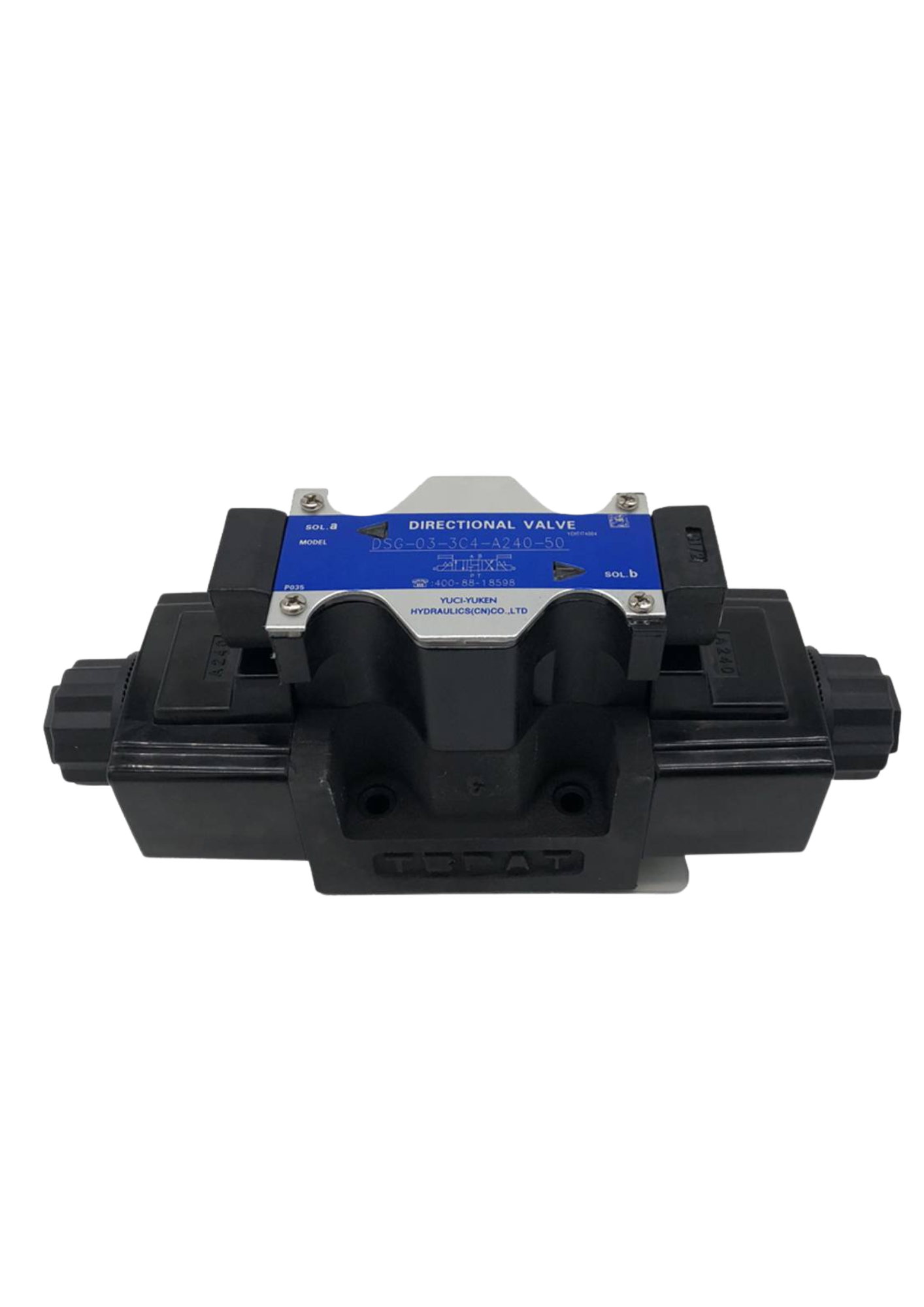

1. Model cụ thể trên hình

• DSG-03-3C4-A240-50

  • DSG-03 → Kích thước lắp NG10 (CETOP 5 / ISO 4401-05).

  • 3C4 → Kiểu con trượt (center type).

  • A240 → Cuộn coil điện áp AC 220–240V.

  • 50 → Series cải tiến.

2. Thông số kỹ thuật chung của DSG-03

• Kích thước lắp: NG10 (CETOP 5)

• Lưu lượng tối đa: 120 lít/phút

• Áp suất làm việc: max 315 bar

• Nhiệt độ dầu: -20 ~ +70 °C

• Điện áp coil: DC12V, DC24V, AC110V, AC220V (tùy chọn, model trên là AC220–240V)

• Công suất coil: 50–60W (AC), 30W (DC)

• Trọng lượng: khoảng 3,5 – 4 kg

3. Nguyên lý hoạt động

• Van được điều khiển bằng 2 cuộn điện từ (SOL a, SOL b).

• Khi không cấp điện → lò xo hồi đưa con trượt về vị trí trung tính (tùy theo kiểu 3C2, 3C3, 3C4…).

• Khi cấp điện → con trượt dịch chuyển, điều khiển hướng dầu từ cổng P → A/B và từ A/B → T.

4. Ứng dụng

• Hệ thống thủy lực yêu cầu lưu lượng lớn hơn so với DSG-01, ví dụ:

  • Máy ép thủy lực công suất trung bình – lớn

  • Máy đúc nhựa, máy dập, máy ép viên nén

  • Máy công cụ CNC, dây chuyền sản xuất tự động hóa

  • Cầu nâng thủy lực tải trọng lớn
