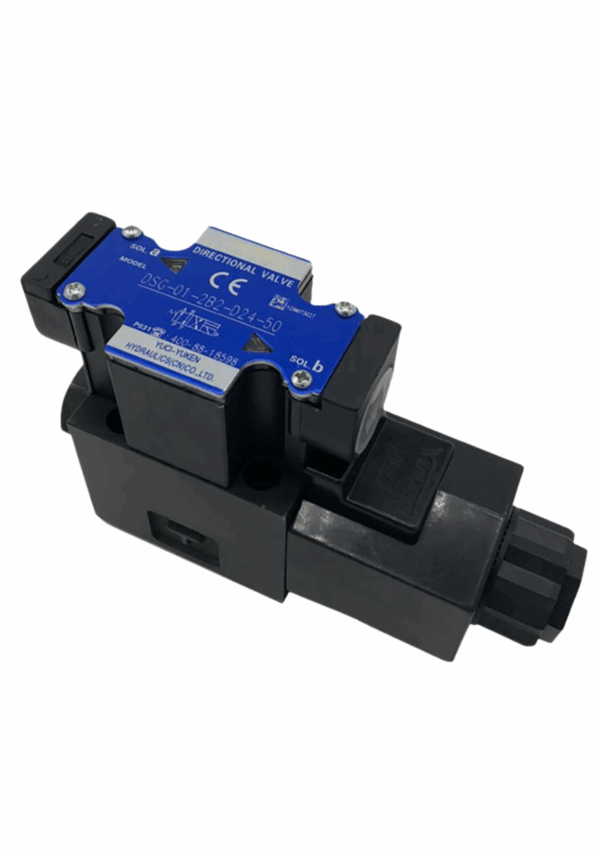

Van điện từ thủy lực (Solenoid Operated Directional Valve)

HÔNG TIN SẢN PHẨM – VAN ĐIỆN TỪ THỦY LỰC (SOLENOID DIRECTIONAL VALVE)

1. Tên sản phẩm

• Van điện từ thủy lực – Solenoid Operated Directional Valve (DSG series)

2. Cấu tạo

• Cuộn coil điện từ (Solenoid A/B): Điều khiển trạng thái van khi cấp điện.

• Thân van: Làm bằng thép/hợp kim chịu áp lực cao.

• Cửa kết nối dầu: P, T, A, B theo chuẩn NG06 (CETOP3).

• Nắp che coil: Bảo vệ chống bụi và chống nước (IP65).

3. Nguyên lý hoạt động

• Khi không cấp điện, lò xo hồi đưa con trượt về vị trí trung tính (neutral).

• Khi cấp điện cho cuộn coil, lực từ hút dịch chuyển con trượt, thay đổi trạng thái kết nối các cổng dầu (P → A/B, A/B → T).

• Có nhiều dạng ký hiệu (2 vị trí, 3 vị trí) tùy ứng dụng.

4. Thông số kỹ thuật cơ bản (tham khảo model DSG-01)

• Kích thước lắp đặt: NG06 (CETOP3)

• Áp suất làm việc tối đa: 315 bar

• Lưu lượng tối đa: 63 lít/phút

• Điện áp điều khiển: DC24V / AC220V / DC12V

• Công suất coil: 30 – 35 W

• Nhiệt độ làm việc: -20°C ~ +60°C

• Tiêu chuẩn bảo vệ: IP65

5. Ứng dụng

• Dùng trong máy ép thủy lực, cầu nâng, máy công cụ, thiết bị nâng hạ, hệ thống điều khiển công nghiệp

• Thay đổi hướng chuyển động của xi lanh hoặc motor thủy lực

• Kết hợp với van tiết lưu để điều chỉnh tốc độ

6. Ưu điểm

• Điều khiển nhanh, chính xác

• Thiết kế gọn nhẹ, dễ thay thế và lắp đặt

• Hoạt động ổn định, bền bỉ trong môi trường công nghiệp

• Có nhiều model phù hợp cho các nhu cầu khác nhau
