Van thủy lực (Hydraulic Valve)

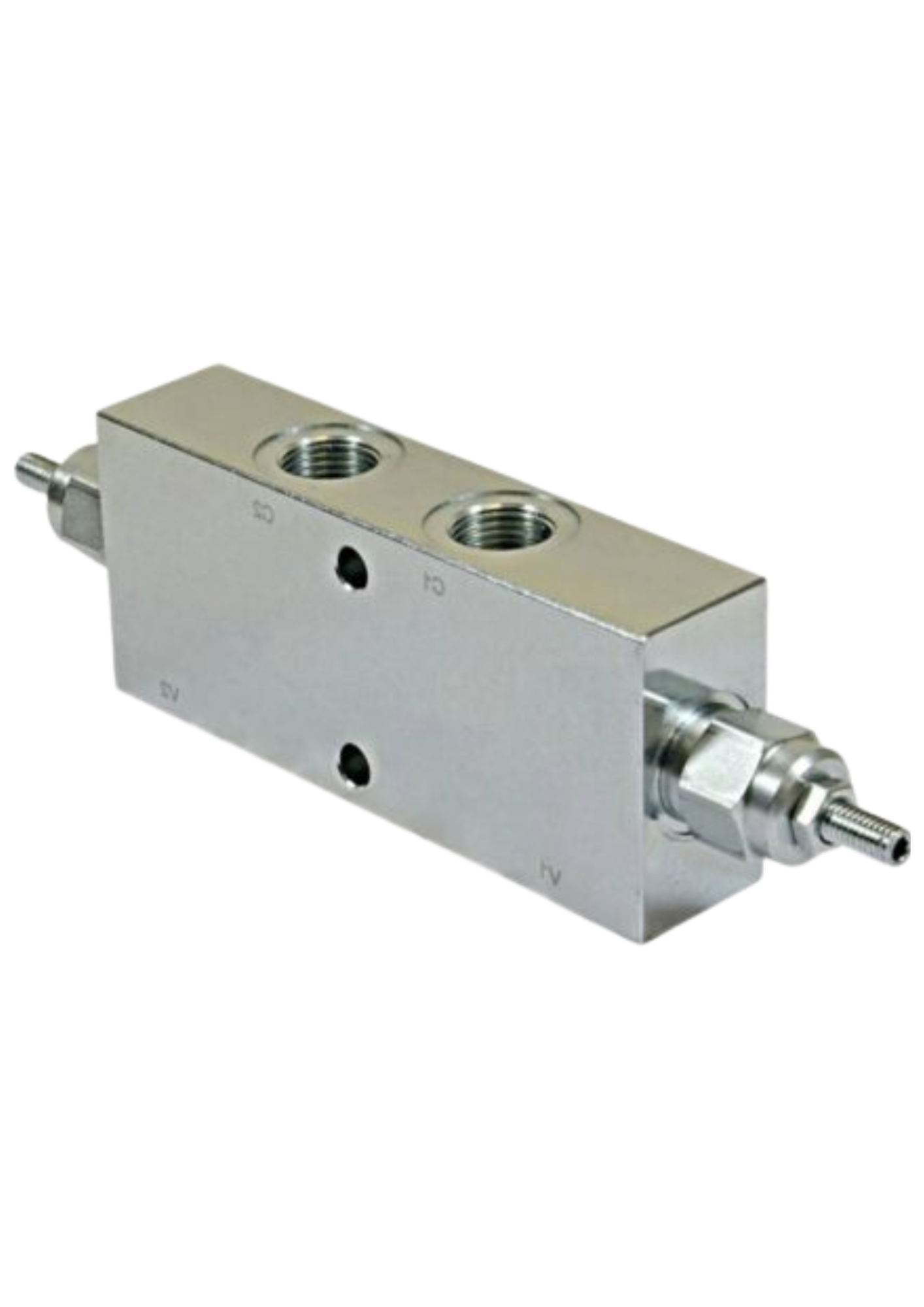

THÔNG TIN SẢN PHẨM – VAN MỘT CHIỀU CÓ ĐIỀU KHIỂN (PILOT OPERATED CHECK VALVE)

1. Tên sản phẩm

• Van một chiều có điều khiển thủy lực (Pilot Operated Check Valve)

2. Cấu tạo

• Thân van: Thép hoặc hợp kim, phủ mạ chống gỉ.

• Cửa dầu vào/ra: Có các cổng kết nối ren (A1, A2, C1, C2).

• Cơ cấu một chiều: Cho phép dầu đi theo một chiều và chặn dòng dầu ngược lại.

• Cơ cấu pilot: Khi có tín hiệu điều khiển, van mở cho phép dầu đi qua theo cả hai chiều.

3. Nguyên lý hoạt động

• Khi không có tín hiệu điều khiển, van hoạt động như một van một chiều, cho phép dòng dầu đi theo 1 hướng và chặn dòng ngược lại.

• Khi có tín hiệu điều khiển (pilot pressure), van mở và cho phép dòng dầu đi qua cả hai chiều.

4. Thông số kỹ thuật cơ bản (tham khảo)

• Áp suất làm việc: 210 – 350 bar

• Lưu lượng tối đa: 20 – 200 lít/phút (tùy model)

• Nhiệt độ làm việc: -20°C đến +80°C

• Kiểu kết nối: Ren BSP/NPT hoặc mặt bích

• Vật liệu: Thân thép/ hợp kim, gioăng làm kín NBR/Viton

5. Ứng dụng

• Giữ tải, chống tụt tải trong xi lanh thủy lực

• Dùng trong máy ép, cầu nâng, cần cẩu, hệ thống nâng hạ thủy lực

• Đảm bảo an toàn và ổn định cho hệ thống thủy lực

6. Ưu điểm

• Thiết kế nhỏ gọn, dễ lắp đặt

• Độ kín cao, chống rò rỉ dầu

• Tăng độ an toàn cho hệ thống thủy lực

• Có thể làm việc ở áp suất cao
